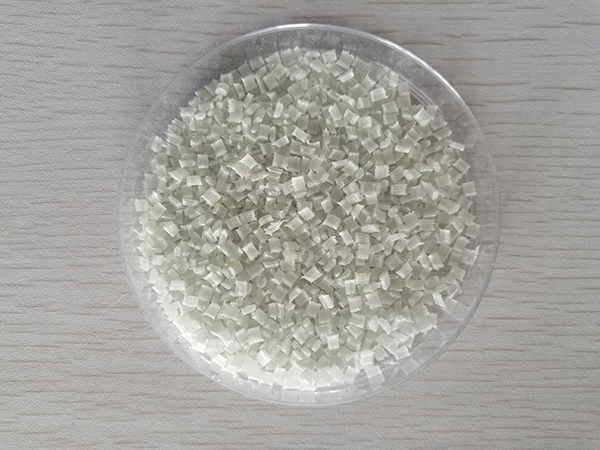

改性尼龍是在基礎尼龍（聚酰胺）樹脂的基礎上，通過物理或化學方法添加各種填料、增強劑、增韌劑、阻燃劑、潤滑劑、抗老化劑等，以改善其某些性能或獲得新性能的尼龍材料。它在保留尼龍部分優點的同時，彌補了基礎尼龍的許多不足，但也可能引入一些新的缺點。

以下是改性尼龍的主要優勢和劣勢：

優勢：

1. 顯著增強力學性能：

   • 強度和剛性大幅提高： 添加玻璃纖維、碳纖維等增強材料是改性尼龍最常用的方法。這能顯著提高尼龍的拉伸強度、彎曲強度、彎曲模量和沖擊強度（尤其是剛性沖擊），使其能承受更大的載荷和應力，適用于結構件。

   • 尺寸穩定性更好： 增強材料的加入減少了尼龍因吸濕和熱脹冷縮引起的尺寸變化，提高了零件的精度和裝配穩定性。

   • 耐磨性提高： 通過添加石墨、二硫化鉬、PTFE（聚四氟乙烯）、硅油等潤滑劑，可以顯著降低摩擦系數，提高耐磨性，適用于齒輪、軸承、滑塊等運動部件。

2. 改善耐熱性：

   • 熱變形溫度提高： 增強改性（尤其是玻纖增強）可以大幅提高材料的熱變形溫度，使尼龍能在更高的溫度環境下保持形狀和強度。例如，普通PA6的HDT(1.8MPa)約65℃，而30%玻纖增強PA6可達200℃以上。特殊耐高溫改性尼龍（如PA46, PA6T, PA9T, PPA）本身或改性后HDT可超過290℃。

   • 長期使用溫度提高： 改性后材料在高溫下的機械性能保持率更好，長期使用溫度上限得到提升。

3. 優異的阻燃性：

   • 通過添加溴系、磷系、氮系或無鹵阻燃劑，可以使尼龍達到UL94 V-0、V-1、V-2、5VA、5VB等不同等級的阻燃性能，滿足電子電器、汽車、軌道交通等領域嚴格的防火安全要求。這是基礎尼龍難以達到的。

4. 良好的電絕緣性：

   • 尼龍本身具有較好的電絕緣性，改性后（尤其是增強后）在保持絕緣性的同時，提高了機械強度和尺寸穩定性，使其在電氣連接器、開關、線圈骨架等應用中表現更可靠。

5. 改善耐化學性：

   • 某些改性（如與聚烯烴共混、添加特殊填料）可以提高尼龍對特定化學品（如燃油、冷卻液、清潔劑）的耐受能力。

6. 提高抗老化性：

   • 添加抗紫外線劑、熱穩定劑等，可以顯著改善尼龍的耐候性，延緩在戶外光照和高溫環境下的老化、變色和性能下降。

7. 增加功能性：

   • 導電/抗靜電： 添加炭黑、金屬纖維、碳納米管等可賦予導電或抗靜電性能，用于防靜電包裝、電磁屏蔽部件等。

   • 導熱： 添加金屬粉末、陶瓷顆粒（氮化硼、氧化鋁）等可提高導熱性，用于散熱部件。

   • 食品接觸/醫用級： 通過選擇符合法規的原材料和添加劑，可獲得滿足FDA、EU等食品接觸或醫療應用要求的牌號。

   • 可激光焊接： 通過添加特殊吸收劑，使其適用于激光焊接工藝。

   • 外觀美學： 易于著色，可獲得各種顏色和表面效果（如金屬質感）。

8. 相對良好的加工性： 盡管某些改性（如高填充）會增加加工難度，但總體上改性尼龍仍能使用成熟的注塑、擠出等工藝進行加工。

劣勢：

1. 吸水性仍然存在：

   • 雖然改性（特別是增強）改善了因吸水導致的尺寸變化和性能下降，但尼龍本身親水的特性無法根除。吸水仍會影響尺寸精度、電性能和某些力學性能（如剛性下降，韌性可能上升）。對于尺寸精度要求極高的應用，仍需在加工前后進行嚴格干燥處理，甚至考慮使用吸濕性更低的尼龍（如PA12, PA46, PPA）或非尼龍材料。

2. 成本增加：

   • 改性過程中添加的各種助劑（特別是高性能的增強纖維、特殊阻燃劑、耐高溫樹脂）以及更復雜的生產工藝，都顯著提高了材料的成本。耐高溫尼龍的價格通常是普通工程塑料的數倍。

3. 加工難度可能增加：

   • 對設備和模具磨損加?。?/strong> 玻璃纖維、礦物填料等硬質添加劑會加速螺桿、料筒和模具的磨損，需要采用耐磨鋼材或表面處理。

   • 流動性可能變差： 高填充體系會降低熔體流動性，需要更高的注射壓力和溫度，可能影響薄壁或復雜結構的填充。

   • 易產生飛邊： 玻纖增強材料對模具配合精度要求更高，否則容易產生飛邊。

   • 制品外觀： 高玻纖含量可能導致制品表面浮纖（玻纖外露），影響外觀和手感，需要特殊模具設計（高模溫）或表面處理。

4. 各向異性：

   • 纖維增強材料在流動過程中會取向，導致制品的力學性能和收縮率在流動方向和垂直方向上存在差異（各向異性），在設計和加工時需要特別注意。

5. 韌性可能下降：

   • 雖然可以通過添加增韌劑（如彈性體）來提高韌性（抗沖擊性），但單純的增強改性（尤其是高玻纖含量）通常會降低材料的韌性和延展性，使其變得更脆。需要平衡強度和韌性。

6. 密度增加：

   • 添加的大多數填料（玻纖、礦物）密度都高于尼龍樹脂本身，因此改性尼龍（尤其是增強型）的密度通常高于基礎尼龍。

7. 回收利用困難：

   • 多種添加劑（特別是阻燃劑、纖維）的加入使得改性尼龍的回收、分離和再利用比單一樹脂更加復雜和困難，對環保和循環經濟提出挑戰。

8. 潛在的添加劑析出/遷移：

   • 某些添加劑（如潤滑劑、增塑劑、阻燃劑）在長期使用或特定環境（高溫、溶劑接觸）下可能析出到材料表面或遷移到環境中，影響性能、外觀或產生污染。
